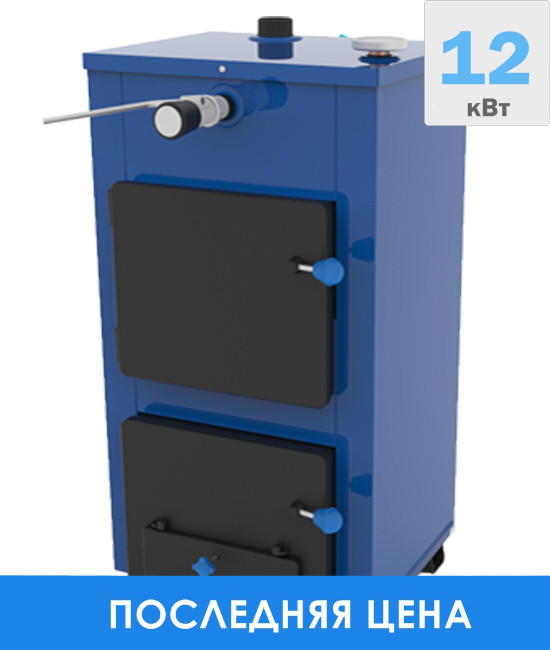

Твердотопливный котел Мозырьсельмаш КС-Т Премиум Лонг 12,5

Мощность 12,5 кВт, площадь до 125 м2, на дровах, глубина топки 30 см, гарантия 2 года

Твердотопливный котел КС-Т 12,5 премиум лонг, этот котел на дровах с увеличиной топкой (камерой загрузки).

Котлы отопительные водогрейные стальные предназначены для теплоснабжения зданий, сооружений и индивидуальных жилых домов, оборудованных системами водяного отопления с естественной циркуляцией с абсолютным давлением воды до 0,1 МПа и температурой до 95°С.
Расчетным топливом является антрацит марки АО. Допускается использовать каменные и бурые угли, торфобрикет, дрова,предназначенные для бытовых нужд.
Котлы соответствуют ГОСТ 20548.
Средний срок службы котлов – 15 лет.

Главной частью котла является стальной теплообменник, представляющий собойцельносварную конструкцию из стали. Котел для сжигания твердоготоплива с ручной загрузкой с номинальной тепловой мощностью от 12,5 до 20 кВт.Вход и выход отопительной воды расположен в задней части котла. Задняя поверхность котла имеет в верхней части дымовой патрубок с шибером для регулировкитяги, а также подающий патрубок. В нижней части котла расположен патрубок возвратной воды. Загрузочная дверца располагается в верхней части котла. Под загрузочной дверцей находится топливная камера. В нижней части котла расположенадверца зольника. Дверца зольника предназначена для регулирования процесса горения, а так же для чистки котла.

МОНТАЖ ОТОПИТЕЛЬНОЙ СИСТЕМЫ
 Во избежание повреждения котла следует транспортировать его в упаковке непосредственно к месту установки. Схема установки отопительной системы представлена на рисунке 2. С целью улучшения циркуляции воды в системе отопления необходимо установить котел как можно ниже нагревательных приборов. Присоединение котла к дымовой трубе производится специальным патрубком, к отопительной системе - двумя штуцерами. Трубопроводы выполняются из водогазопроводных труб Ду = 40 min, для котлов КС-Т(В)-12,5«Премиум»,КС-ТВ-12,5 «Премиум Лонг», КС-Т(В)-16 «Премиум», КС-Т(В)-16 «Премиум Лонг», а для котлов КС-Т(В)-20 «Премиум», КС-Т(В)-20 «Премиум Лонг» -из водогазопроводных труб Ду=50min, соединение которых может производиться на резьбу и сваркой. При монтаже трубопроводов сваркой следует оставлять минимум резьбовых соединений для сборки системы.
При монтаже квартирного отопления рекомендуются следующие установочные размеры для радиаторов:
– от стены до радиатора - не менее 30 мм;
– от пола до низа радиатора - не менее 60 мм;
– от верха радиатора до низа подоконника - не менее50 мм.
При установке радиатора в нише расстояние от радиатора до боковой стенки должно быть не менее 100 мм с каждой стороны. Радиус гиба труб должен быть не менее 1,5 наружного диаметра трубы. Стояки при укладке труб должны устанавливаться по отвесу. Допускаемое отклонение не должно превышать3 мм на 3 м длины трубы. Горизонтальные трубопроводы следует прокладывать с уклоном для выпуска воздуха из системы. Величина уклона должна быть не менее 10 мм на 1 п.м. трубопровода. Уклоны ответвлений к нагревательным приборам должны быть не менее 10 мм по всей длине подводки в сторону нагревательного прибора. Система наполняется водой из водопровода через вентиль 6 (рисунок 2), а при отсутствии водопровода – насосом или ведрами через горловину расширительного бачка 4 который устанавливается внутри помещения или в утепленном ящике на чердаке. Наполнять систему необходимо до начала вытекания воды через переливную линию 3. Соединение котла с дымовой трубой осуществляется с помощью дымового патрубка, расположенного на задней стенке котла и коробов из кровельной стали. Размеры коробов не должны быть менее размеров дымового патрубка. Котел работает на естественной тяге, создаваемой дымовой трубой. Устройство дымовой трубы должно отвечать следующим требованиям:
- дымоход, к которому подключается котел, должен, как правило, располагаться во внутренней капитальной стенке здания.
- площадь сечения дымохода не должна быть меньше площади патрубка котла присоединяемого к дымоходу(ТКП 45-4.03-267-2012, приложение Д (п.Д3);
- высота дымовой трубы должна быть не менее 6 м, а выступающая над крышей часть трубы должна быть не менее 0,5 м;
- канал трубы должен быть строго вертикальным, гладким, ровным без поворотов и сужений;
- в нижней части канала следует устроить заглушку для чистки дымохода и слива конденсата;
- при расположении дымохода снаружи здания необходимо теплоизолировать дымоход для улучшения работы котла в зимнее время. Теплоизоляцию выполняют из негорючих материалов.

ПОРЯДОК РАБОТЫ КОТЛА НА ТВЕРДОМ ТОПЛИВЕ
 Перед началом растопки котла необходимо:
- наполнить систему водой до появления воды из переливной трубы расширительного бака;
- полностью открыть шибер, заслонку и дверку регулировочную.
Растопку котла производить сухими дровами. Размер дров должен соответствовать размерам топки в длине и обеспечить как продольную, так и поперечную укладку их, что должно привести к равномерному заполнению
всей колосниковой решетки углями. Когда дрова хорошо разгорятся (при необходимости подровнять слой при помощи кочерги), примерно 2-3 минуты после растопки начать загрузку основного топлива. В течение короткого промежутка времени, порядка 15 минут, постепенно и равномерно загрузить топливо в количестве, достаточном для образования слоя толщиной 150 мм.
Размер кусков топлива должен составлять 25-50 мм. Затем загрузку прекращают до тех пор, пока топливо хорошо разгорится (15-20 минут).
Последующая загрузка может производиться более мелким топливом равномерно по всей решетке, быстро, не допуская большого прорыва воздуха в топку через загрузочную дверцу.
Работа котла с тягорегулятором.
Температура воды в котле регулируется тягорегулятором, который в зависимости от положения рукоятки с указанными значениями температуры (45,55,65,75,85,95) обеспечивает открытие или закрытие регулировочной дверцы с помощью цепочки. При достижении температуры воды в котле 75?С, рукоятку тягорегулятора установить на заданное деление, 75 и цепочку укоротить так, чтобы она находилась в натянутом состоянии, а регулировочная дверка, предназначенная для подачи воздуха на горение, была закрыта или приоткрыта со щелью не более 2 мм шириной. Окончив загрузку, разровнять слой топлива. При необходимости произвести чистку и шуровку колосниковой решетки. 7.4 Чистку колосниковой решетки производить не реже двух раз в сутки. Чистку зольника производить 1-2 раза в сутки. Для поддержания экономичной работы котла по мере необходимости при помощи ерша производить очистку поверхностей нагрева топки и газоходов от сажи. Периодичность чистки зависит от вида сжигаемого топлива и режима работы. Экономичная работа котла достигается при его непрерывной работе, однако при повышении наружной температуры целесообразна периодическая топка. В этом случае после окончания горения необходимо перебрать несгоревшее топливо, удалив из него шлак и золу, и использовать его при следующей протопке котла.

Предназначен для отопления жилых домов, коттеджей и зданий административно-бытового назначения, оборудованных системой водяного отопления с рабочим давлением воды до 0,1 МПа

Дополнительно комплектуется по заказу потребителя:

— расширительным баком;

— зольником (кроме Г);

— группой безопасности;

— тягорегулятором (кроме Г);

— краном шаровым Dy40.

Вид топлива

Каменные и бурые угли, дрова, опилочные и торфяные брикеты

Номинальная тепловая мощность, кВт

12,5

КПД,%

81(90 для Г и ТГ)

Продолжительность рабочего цикла при сжигании антрацита, ч

8

Максимальная температура теплоносителя, °С

95

Рабочее давление теплоносителя, МПа

0,1

Условный проход присоединительных патрубков, мм

40(G1¹/₂-В)

Масса котла, кг

55

Габаритные размеры, мм, не более

глубина

ширина

высота

440

430

800

Толщина топки, мм

3

Габаритные размеры топки, мм, не более

ширина

длина

высота (для загрузки топлива)

312

230

350
